鋼板倉計算模型參數化程序編寫步驟

鋼板倉計算模型參數化程序編寫步驟，對鋼板倉結構的參數，運用 APDL 語言對鋼板倉結構進行參數化模型建立。在用 APDL 語言參數化建立模型的過程中，命令流數量十分巨大，不是所有的命令流都需要手動進行編寫，可以通過 ANSYS 軟件進行界面操作，可以通過界面操作提取后臺命令流，然后對這些命令流進行收集和整理修改就可以完成程序的編寫，對于許多結構復雜的地方，界面操作和命令流建模的思路是完全不同的，這就需要多次嘗試和修改。在編寫程序的過程中要不時的將命令流導入 ANSYS 軟件中試運行，確保編程的正確性，如果出現問題及時排查、修改。當整個程序完成時，要把參數換成其他型號鋼板倉的參數試著運行看，程序是否能適用。最后這整個程序進行整理，完成程序的編寫。參數化程序的編寫流程如下圖所示：

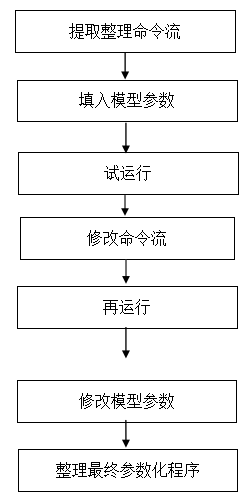

鋼板倉參數化建模流程圖

全鋼鋼板倉參數化模型程序大致由一下幾部分組成：

（1） 用 APDL 語言設計鋼板倉結構幾何模型；

（2） 對鋼板倉結構進行網格劃分；

（3） 賦予鋼板倉結構屬性（材料和屬性）
