風載荷在鋼板倉計算軟件中的施加 |
||||||||||||
| 日期：2019-09-22 21:09 人氣： | ||||||||||||
|
風載荷在鋼板倉計算軟件中的施加，采用參數化軟件編制，對于鋼板倉來說風載施加是的重要環節之一，通過對風載各個參數的整理，其中的體型系數 mS 為一個自變量為角度的 6 次方多項式， 因此對于載荷公式的編寫較為復雜，通過在 ANSYS 操作界面中使用 Function 函數進行施加，然后提取命令流，對命令流進行整理，編寫出鋼板倉的風載荷程序， 在操作界面可以對風載施的變量值進行修改。 風載荷在鋼板倉計算軟件中的施加，舉例需要在鋼板倉直段施加風載荷，以 0°至 180°為例來闡述風載荷施加的方法，由于在鋼板倉直段的散料壓力以 Pressure 形式，所以風載荷需要使用 Force 形式來施加，這樣才能準確的施加兩種載荷。 舉例中鋼板倉為混凝土攪拌站的全鋼焊接鋼板倉，考慮到鋼板倉所工作的環境，為了鋼板倉的工作環境更為安全，因此風載的參數選取如下表： 下表風載參數選取

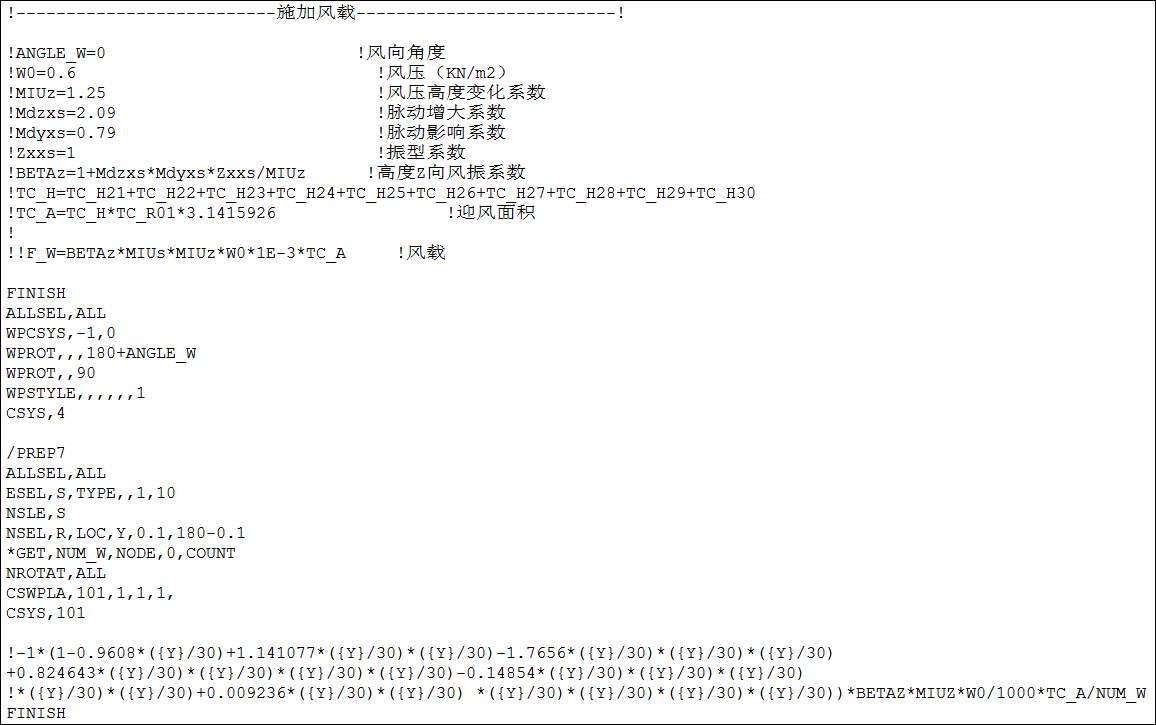

通過編寫參數化程序，來施加風載荷，載荷程序如上圖

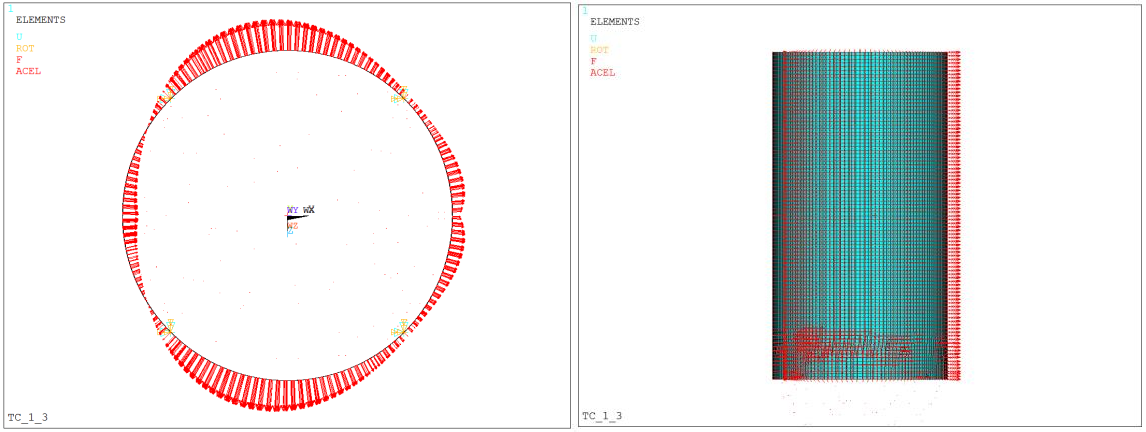

0°至 180°風載程序 通過在ANSYS編寫程序進行加載，筒倉風載荷如下圖  風載荷俯視圖和正視圖
|
||||||||||||
