全鋼鋼板倉結構介紹

全鋼鋼板倉根據用途可以分為全鋼散裝倉和柱支撐鋼板倉。1、全鋼散裝倉，全鋼散裝倉又可以分為全鋼焊接倉和全鋼卷板倉，只是筒體結構不一樣，焊接倉是采用普板（Q235B）或者錳板（Q345B）為主材焊接而成；卷板倉則是完全由專用設備施工，在卷制過程中，鋼板倉倉體外壁咬制成一條5倍于母材厚度、30毫米－40毫米寬的螺旋凸條，大大加強了倉體的承載能力，使鋼板倉的整體強度、穩定性、抗震性優于其他鋼板筒倉；全鋼散裝倉倉下面能裝車走車也可以同時稱重。2、柱支撐鋼板倉，柱支撐鋼板倉筒倉直徑都比較小，錐斗下面高度小，可以接螺旋輸送機或者皮帶機等；柱支撐鋼板倉結構主要是由倉體，支撐結構、吹灰管等部分組成。其結構如圖所示：

柱支撐鋼板倉結構示意圖

如圖 所示，第 1 部分為倉頂收塵機，第 2 部分為壓力安全閥，第 3 部分為料位指示器，第 4 部分是倉體包括直段和漏斗段，第 5 部分是檢修梯子，第 6

部分為吹灰管，第 7 部分為助流氣墊，第 8 部分為手動蝶閥，第 9 部分為支腿。

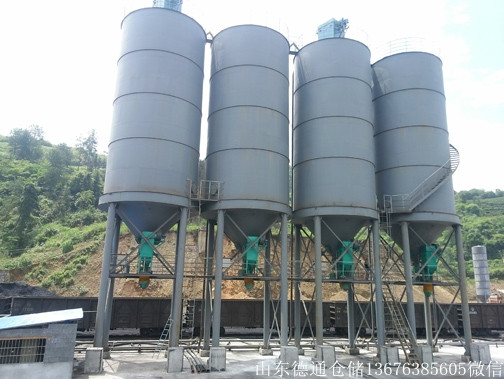

全鋼焊接散裝倉

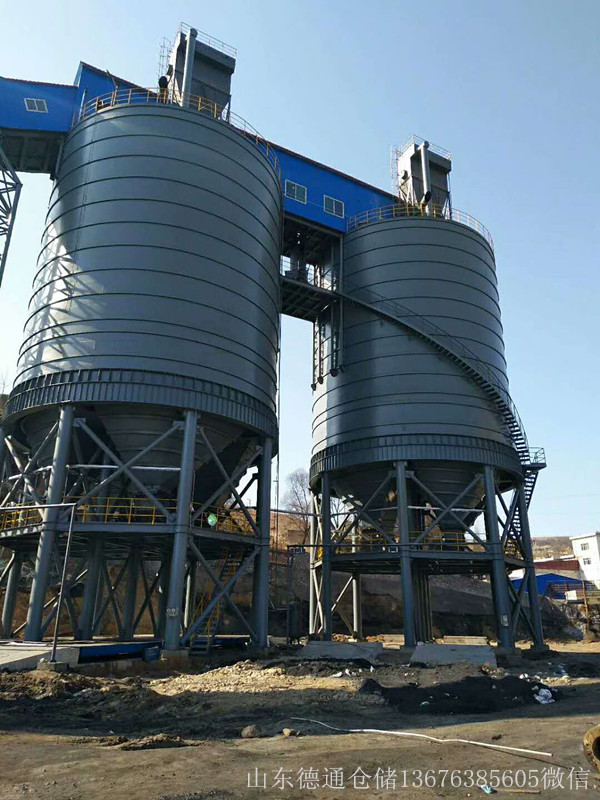

全鋼螺旋卷板散裝倉

柱支撐鋼板倉
