60m無中心支承水泥熟料庫頂結構技術

• 項目簡介

技術革新成果主要內容、創新點和應用推廣情況

現代大型水泥熟料生產線在儲存熟料時，一般都采用大直徑熟料庫，直徑達到Æ60m，甚至更大。

由于庫直徑較大，以往結構設計時，都要在庫中心設置內筒或內柱來支承庫頂屋蓋及熟料鏈斗輸送機用桁架。在生產過程中，由于熟料對內筒或內柱長時間的不斷磨損和沖刷，再加上高溫的作用，會嚴重威脅結構的安全。因而，有許多水泥廠不得不經常停窯對內筒或內柱進行不斷維護和加固，較嚴重地影響了生產。

為從根本上徹底解決這一問題，中國中材國際工程股份有限公司南京水泥設計研究院，克服了一系列技術難關，攻關研發了“無中心支承Æ60m水泥熟料庫庫頂結構技術”。該技術不僅取消了設置在熟料庫中心的內筒或中心柱，根本性地解決了以往大直徑熟料庫（庫中心設置內筒或內柱）存在的結構安全隱患問題，且直接采用了投資節省、結構安全度高、施工方便的大直徑網殼屋蓋系統。

該技術還采取特殊方法克服了總體技術革新中需要解決的諸多技術難題。如：網殼結構一般不宜承受有一定振動性質的較大豎向荷載，更不宜承受大的水平力。水泥廠的熟料是通過斜向鏈斗輸送機送到庫頂下料口的，鏈斗輸送機的頭部支撐在庫頂屋蓋上，水平力很大，豎向荷載也較大。針對這個情況，我們把鏈斗輸送機頭部在庫頂網殼上的支座設計成滾動支座和滑動支座，讓鏈斗輸送機頭部的較大水平力盡可能通過熟料輸送桁架直接傳至燒成窯頭的熟料輸送地坑，這樣，網殼只承受自重、灰載、庫頂工藝設備荷載、網殼上方鋼屋蓋的荷載及鏈斗輸送機頭部的豎向力及少部分水平力。

“無中心支承Æ60m水泥熟料庫頂結構技術”已成功應用于河南大地5000t/d水泥生產線，應用效果好，取得的經濟和社會效益顯著，贏得了業主的贊譽。該創新技術經濟合理、安全可靠，水泥行業的眾多業主都希望在擴建或新建項目時要采用這種無內筒或內柱支撐的新型熟料庫，該技術的推廣應用前景廣闊。

• 項目詳細內容

1、實施的背景（立項時技術狀況、主要技術經濟指標、存在的技術問題）

以往中小型水泥生產線的水泥熟料產量在2500t/d左右，由于熟料日產量較小，儲存熟料時，通常采用直徑Æ18m以下的熟料庫?，F(xiàn)代大型水泥生產線的水泥熟料產量達到了5000t/d以上（含5000t/d），這樣，小直徑的熟料庫就儲量不夠了，需要采用大直徑熟料庫，其直徑達到Æ60m，甚至更大。

由于庫直徑較大，加上熟料鏈斗機荷載很大，以往結構設計時，都要在庫中心設置內筒或內柱來支承庫頂屋蓋及熟料鏈斗機用桁架。所謂內筒就是在大庫中心再設一個直徑10～15米的小圓庫，高度直至庫頂板，所謂內柱就是在大庫中心直徑約10～15米處設置8～12根混凝土柱，中間設橫梁及斜撐，高度直至庫頂板，庫頂屋蓋系統是支承在大庫筒壁及內筒或內柱上的。雖然設計時采取了人為加大內筒的混凝土保護層厚度、梁柱的四角預埋角鋼保護、加柱間支撐以增加剛度等一系列措施，但在生產過程中，由于熟料從庫頂下料口落下時對內筒或內柱長時間的磨損和沖刷，有些水泥廠熟料庫的內筒混凝土保護層都被磨掉了，鋼筋裸露在外，時間長了就會銹蝕，更嚴重的有些內柱之間的拉梁及斜撐都會被沖斷，威脅到結構的安全，存在較大的安全隱患。此外，有時冷卻機出口的熟料溫度過高，會降低混凝土的強度，加快內筒混凝土表面的剝落。由于上述原因，有許多水泥廠不得不經常停窯對內筒或內柱進行維護甚至加固，較嚴重地影響了生產。而全國這種形式的熟料庫約有70個，保守估計，每年僅因停窯檢修和維修維護等的利潤損失和投入就達上億元。

針對以上情況，2005年，中材國際南京院會同徐州通域空間結構有限公司，立項并攻關研發了“無中心支承Æ60m水泥熟料庫頂結構技術”，根本性地解決了以往大直徑熟料庫（庫中心設置內筒或內柱）存在的結構安全隱患問題。采用該技術的一條5000t/d水泥熟料生產線，與采用老式熟料庫相比，一次性土建建設投資費用可節省約260萬元，減少停窯檢修（每3年一次的檢修周期）而獲得的毛利收益和節省檢修投入的費用達510 萬元，該創新技術性能好、投資省、經濟合理、安全可靠、效益顯著。

2、詳細的技術革新內容

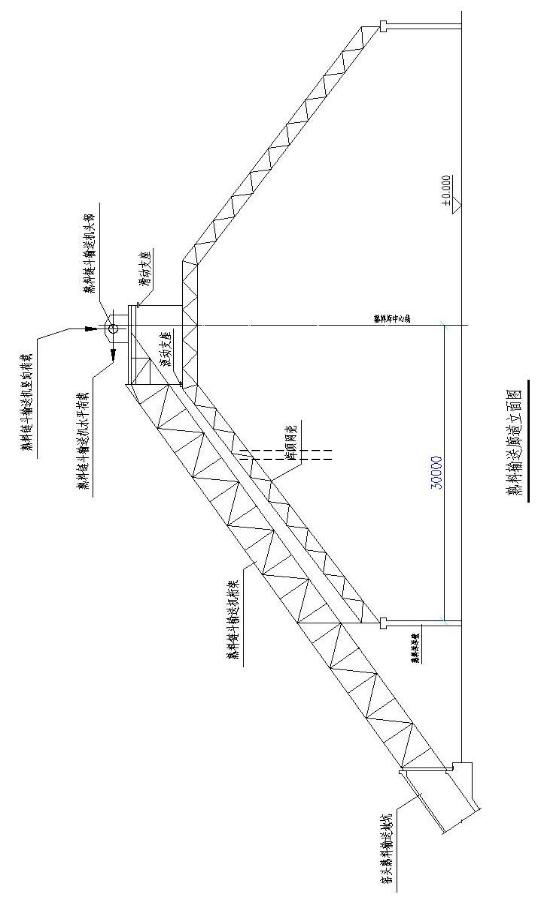

為根本性地解決以往大直徑熟料庫（庫中設置內筒或內柱）遭受非常溫水泥熟料對內筒或內柱的長時間沖刷磨損難題，中材國際南京院會同徐州通域空間結構有限公司展開了深入細致地攻關研究：首先必須取消內筒或內柱，因?yàn)閮?nèi)筒或內柱已經成了熟料庫設計的硬傷和安全可靠的關鍵影響因素，幾乎大部分水泥廠都或輕或重的出現了問題。如果取消內筒或內柱，庫頂屋蓋設計大致有三種方案：① 庫頂作鋼桁架結構，②增加一個次熟料庫，吃掉鏈斗輸送機的水平力，庫頂作網殼結構，③直接作網殼結構（見熟料輸送廊道立面圖）。方案①用鋼量比較大，吊裝施工比較困難，對施工器具要求高。方案②總圖布置沒有位置，設備費增加，工藝流程復雜。方案③用鋼量較小，總圖布置也不需要作變動，施工方便。經過深入研究、反復論證、不斷優化，攻克了一系列相關技術難題，最終優化采取了技術經濟最佳的方案③：網殼結構，該網殼結構技術具有投資節省、結構安全度高、施工方便、建設工期短等顯著優點。

在總體技術革新中，我們還解決了諸多相關技術難題。熟料庫頂并不是單純的屋蓋，庫頂有收塵設備，最關鍵的是水泥熟料是通過斜向熟料鏈斗輸送機送到庫頂下料口的，熟料鏈斗輸送機的頭部水平力和豎向荷載都需要網殼結構支承。熟料鏈斗輸送機桁架頭部支座的豎向力達到1500kN，其水平力共達到750kN。這些荷載如果全部由網殼承擔，那用鋼量將相當大，將增加很大一筆費用。為確保安全可靠并節省投資，經過反復論證優化，我們采取了這樣的有效技術措施：將熟料鏈斗輸送機頭部直接放在熟料輸送機用桁架的懸挑平臺上，再將桁架在庫頂?shù)闹ё某蓾L動支座和滑動支座，考慮不利因素，讓網殼承受豎向荷載，并盡量少地承受水平力（大部分水平力通過熟料鏈斗輸送機桁架傳至窯頭熟料輸送地坑，從而直接傳給地基），這樣，就比網殼承受所有水平力節省了用鋼量，同時結構安全度也得到了提升。

3、創新點

“無中心支承Æ60m水泥熟料庫頂結構技術”采取了一系列創新技術，其主要?jiǎng)?chuàng)新點有：

取消了大直徑水泥熟料庫的支撐內筒或內柱，根本性地解決了以往帶支撐內筒或內柱的大直徑熟料庫存在的結構安全隱患問題；屋蓋采用了投資節省、結構安全度高、施工方便、建設工期短的Æ60m大直徑網殼結構；將熟料鏈斗輸送機頭部直接放在熟料輸送機用桁架的懸挑平臺上，再將桁架在庫頂?shù)闹ё某蓾L動支座和滑動支座，讓鏈斗輸送機頭部的較大水平力盡可能通過熟料輸送桁架直接傳至燒成窯頭的熟料輸送地坑，大幅減少了網殼屋蓋所受的水平推力荷載，盡可能減少了網殼屋蓋結構的用鋼量，并同時確保了結構的安全可靠。
